Создание повербанка своими руками — это не только полезный, но и интересный процесс. Если у вас есть старые аккумуляторы и немного терпения, вы можете собрать портативное зарядное устройство, которое будет эффективно работать для зарядки смартфонов, планшетов и других гаджетов. В этой статье мы подробно расскажем, как собрать повербанк, используя доступные материалы.

Материалы и инструменты

Для того чтобы собрать повербанк своими руками, вам понадобятся следующие материалы:

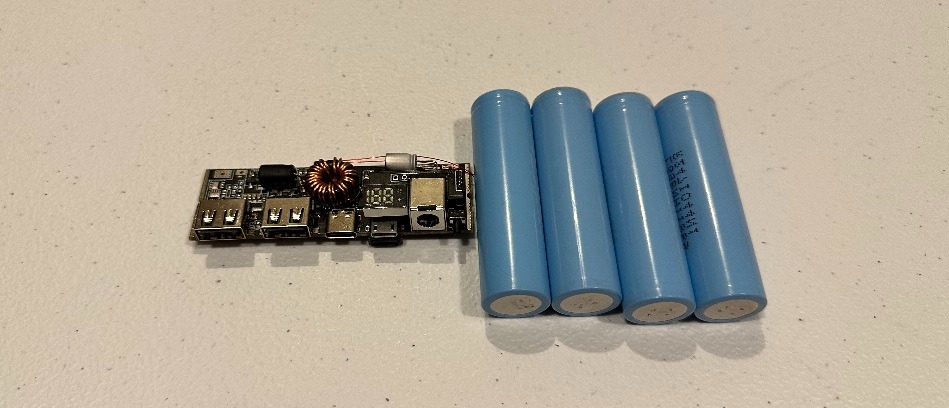

• Аккумуляторы — предпочтительнее литий-ионные (например, 18650), которые обеспечивают хорошую ёмкость и долгий срок службы.

• Плата для зарядки — используется для защиты аккумуляторов от перепадов напряжения и поддержания оптимального заряда.

• Плата для преобразования напряжения (DC-DC) — такая плата необходима для стабилизации выходного напряжения на 5 В (стандарт для зарядки большинства устройств).

• Провода и разъемы — для соединения элементов.

• Корпус — может быть куплен или сделан самостоятельно (например, из жестяной банки или пластика).

• Паяльник — для соединения проводов с платами.

Также вам понадобятся дополнительные материалы: термоклей или изолента для крепления, а также инструменты для работы с корпусом (например, канцелярский нож и дрель).

Шаг 1: Подготовка аккумуляторов

Самые популярные аккумуляторы для сборки повербанков — это литий-ионные батареи типа 18650. Их можно найти в старых ноутбуках или других электронных устройствах. Если у вас есть несколько таких батарей, выбирайте те, которые находятся в хорошем состоянии (без вмятин, повреждений, следов коррозии).

Емкость одного аккумулятора 18650 обычно составляет 2200–3500 мАч. Чтобы увеличить общую ёмкость устройства, можно соединить несколько аккумуляторов параллельно. Например, если вы используете 4 батареи по 3000 мАч, то общая ёмкость составит 12000 мАч.

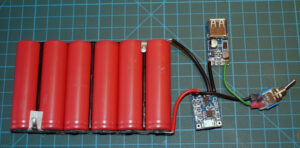

Для того чтобы подключить аккумуляторы между собой, их нужно аккуратно соединить с помощью никелевых лент и припаянных проводов. Важно соблюдать полярность, чтобы не перепутать плюс и минус при подключении.

Шаг 2: Пайка и соединение элементов

Теперь, когда аккумуляторы готовы, можно приступить к соединению элементов. Для этого потребуется плата для зарядки и преобразователь напряжения. Плата заряда с контроллером, например, TP4056, будет следить за состоянием батарей и предотвращать их переразряд или перезаряд.

Далее, с помощью паяльника, припаиваем медные провода к «плюсовым» и «минусовым» выводам аккумуляторов, а затем подключаем их к соответствующим контактам на плате для зарядки и преобразователя напряжения.

Формула для расчета мощности батареи:

P = U × I

где:

• P — мощность (в ваттах),

• U — напряжение аккумулятора (в вольтах),

• I — ток, который вы хотите использовать (в амперах).

Шаг 3: Тестирование и настройка

После того как все элементы соединены, важно протестировать устройство. Подключите ваш повербанк к зарядному устройству и убедитесь, что он правильно заряжается. Также можно подключить смартфон или планшет, чтобы проверить, сколько времени занимает зарядка.

Для проверки работы преобразователя напряжения подключите мультиметр к выходным контактам и убедитесь, что напряжение составляет 5 В. Это стандартное значение для зарядки большинства мобильных устройств.

Шаг 4: Заключение и корпус

Когда все элементы соединены и проверены, можно переходить к заключительному этапу — монтажу корпуса. Если у вас нет специального корпуса для повербанка, его можно изготовить самостоятельно. Например, использовать пластиковый контейнер или жестяную банку. Важно, чтобы корпус был достаточно прочным и защищал внутренние компоненты от повреждений.

Для удобства можно проделать отверстия для разъемов (USB для зарядки устройства, micro-USB для зарядки самого повербанка) и закрыть конструкцию термоусадочной пленкой или использовать термоклей для закрепления всех элементов.

Создание повербанка своими руками — это не только интересный, но и полезный процесс. Такой самодельный гаджет будет стоить гораздо дешевле, чем покупной, а его мощность и емкость можно настроить под ваши нужды. Важно помнить о безопасности при работе с аккумуляторами, так как они могут перегреться или быть повреждены при неправильном соединении. Но при соблюдении всех инструкций и аккуратности вы получите функциональный и надежный повербанк для зарядки своих гаджетов.
