В каждом доме, квартире и производственном помещении есть потребители электроэнергии. Например, наиболее распространенный «потребитель» — освещение, которое можно встретить практически повсюду. Как и за все услуги, за электричество нужно платить. А чтобы узнать, какую сумму нужно заплатить, необходимо посчитать, сколько электроэнергии было потреблено. Для этих целей используются электросчетчики.

Монтаж электросчетчика, неважно, меняете ли вы его или устанавливаете впервые, должен быть согласован с специализированной организацией, которая занимается поставкой электроэнергии.

Для этого вам нужно иметь на руках проект, в котором отражены схемы подключения электрических цепей, место размещения счетчика и другая информация, связанная с организацией учета электроэнергии. Когда проект будет согласован с соответствующей организацией, можно приступать к монтажным работам.

Размещение счетчика

Установка электросчетчика в новом месте должна осуществляться так, чтобы снимать его показания было удобно. Согласно правилам, счетчики должны размещаться в сухих помещениях, температура воздуха в которых не опускается ниже 0 градусов.

В проекте также должно быть указано, как будет крепиться счетчик. Обычно его устанавливают на щитах или в металлических ящиках. Еще один важный момент — установка вводного автомата. Этот автомат нужен для быстрого отключения всей системы электроснабжения дома или помещения во время замены счетчика, ремонта или при аварийных ситуациях.

Подключение проводов

Важный вопрос, который возникает при подключении счетчика, — какие провода идут от счетчика? В проекте подключения электрического счетчика должны быть заложены медные провода, сечением которых должно быть не менее 2,5 квадратных миллиметров. Также можно использовать алюминиевые провода, но их сечение должно быть не менее 4 квадратных миллиметров.

Также необходимо отметить, что для подключения счетчика в частном секторе часто используют самонесущий провод СИП или кабель АВК, а для многоквартирных домов применяются кабели ВВГ (АВВГ). При проведении работ по подключению счетчика важно соблюдать инструкцию, которая прилагается к прибору. В инструкции приводятся схемы подключения, правила размещения счетчика, обозначения клемм для подключения и другие важные моменты.

Основные правила подключения электросчетчика

• Цвета проводов фазного и нулевого должны быть различными, чтобы обеспечить удобство монтажа и безопасность подключения.

• Провода для подключения счетчика должны идти либо горизонтально, либо вертикально.

• Если счетчик установлен в металлическом щитке, он должен быть заземлен.

Во всех моделях счетчиков одинаковое расположение клемм для подключения. На внутренней стороне крышки, закрывающей клеммы, обычно есть схема подключения, что значительно облегчает работу.

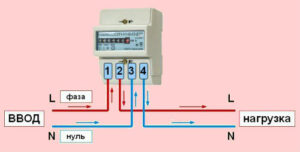

Размещение клемм

1. Клемма для подключения фазы.

2. Клемма для выхода фазы на потребителя.

3. Клемма для входа нуля.

4. Клемма для выхода нуля на потребителя.

Перед подключением нужно обратить внимание на технические характеристики счетчика. Обычно на тыльной стороне прибора указаны максимальные параметры тока, которые он может измерять. Например, для квартирного использования типовая мощность счетчика варьируется от 16 до 25 Ампер, а для домов с электроплитой — 40–63 Ампер.

Как правильно подключить счетчик на 220 вольт?

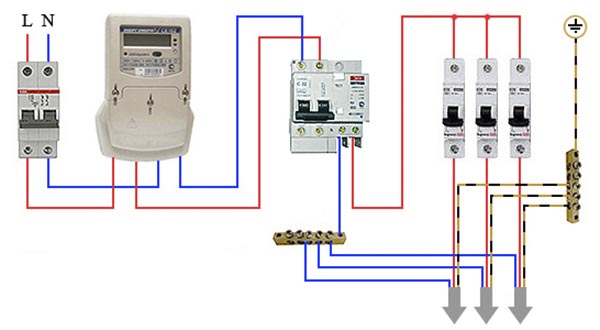

Чтобы подключить однофазный электросчетчик к сети, достаточно вывести на распределительный щит все группы проводов. В конечном итоге их нужно присоединить к вводному автоматическому выключателю. Этот автомат подключается к однофазному электрическому счетчику. Важно, чтобы все соединения были выполнены правильно, и использовались соответствующие провода для подключения счетчика.

Процесс подключения счетчика

1. Убедитесь, что электрическое напряжение отсутствует в сети.

2. Подключите фазный провод к нижнему левому винту счетчика.

3. Подключите нулевой провод к третьему контакту.

4. Подключите выходные кабели от счетчика к автоматам или выключателям.

5. Проверьте все соединения и затяните клеммы.

6. Закройте счетчик крышкой и закрепите ее пломбировочным винтом.

7. После подключения вызовите работников энергокомпании для проверки и опломбирования счетчика.

Эти основные шаги позволят правильно подключить электросчетчик.

Подключение устройства защитного отключения (УЗО)

УЗО также должно быть установлено рядом с счетчиком. Обычно применяют два способа подключения: экономичный (одно УЗО для всей сети) и удобный (отдельное УЗО на каждую линию). Удобнее второй способ, так как позволяет отключать только ту часть сети, где произошла проблема.

Схема подключения трехфазного счетчика через трансформатор

При подключении трехфазного счетчика через трансформатор необходимо правильно настроить схему. Ввод к счетчику, как правило, выполняется проводами или кабелями: для частного сектора это чаще всего самонесущий провод СИП или кабель АВК, а для многоквартирных домов применяются кабели ВВГ (АВВГ).
